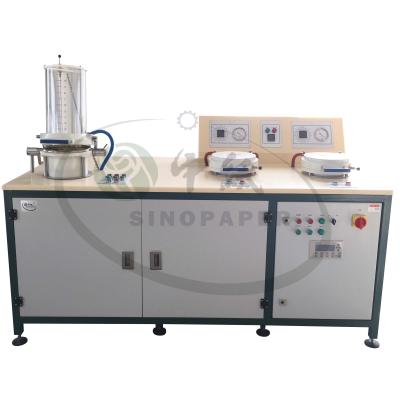

名称: 快速凯赛纸页成型器
型号: ASM-32N2F
产地: 中国 ”中纸“
简介: 快速凯塞纸页成型器由成型器、揭纸装置、干燥器以及辅助设备几部分组成,适用于抄造直径200mm的纸页或其它类纸型纤维薄页。

1.由纸页成型器、转移装置、2个干燥器及附件组成;

2.设备与浆料或水接触的部分耐腐蚀(不锈钢、铜或工程塑料)

3.自动和手动两种抄片模式,抄片直径200mm;自动程序符合ISO5269-2GB/T24326-2009标准,手动程序包括上水,鼓气,沉降、脱水、排水和停止等程序。

4.纸页成型器包含贮浆器、筛网、抽吸室贮浆器;

5.贮浆室内径为200±0.5mm的透明圆筒,容积不少于10L;筛网部:包括成型网和支撑网;

6.成型网由磷青铜丝制成,经线60/厘米,纬线55/厘米,线径(0.0600.065mm

7.支撑网由磷青铜丝单线平织而成,经线8/厘米,纬线7/厘米,线径0.35mm

8.抽吸室:容积大于10L,与真空泵相连。有调节阀,限制抽吸室最大真空度为27kPa

9.转移装置包括伏辊、载纸板;

10.伏辊直径为120130mm,长为240260mm,重3.0±0.2kg,外层由20mm厚有弹性毛布制成;

11.干燥器:包括加热室、支撑网和蒸汽室。加热室:包括一个进口和一个出口,用于循环(93±4)℃热水。加热室底部安装有耐高温、高弹性、(12mm厚的橡胶膜,接触手抄片接触部分为织物,直径稍大于201mm,加热室连接设备底部的自动恒温加热器(附带水槽),加热后的热水由泵送各个加热室干燥纸页,管道均为耐压耐热型硅胶管,干燥器装有冷水腔(ISO5269-2GB/T24326-2009标准),冷却水温度不高于20℃;

12.干燥器支撑网为多孔平板,有2层磷青铜网,该平板能承受100kPa表面压力而不变形。 上网:经线32/厘米,纬线24/厘米,线径(0.160.17mm;下网:经线8/厘米,纬线7/厘米,线径0.35mm

13.干燥器支撑板:厚2mm,孔径(34mm,孔距5mm

14.稀释水泵:向贮浆器内以1820L/min的流量注入经过滤器过滤的清水,采用探针控制液位;

15.压缩气泵:向贮浆器内以60L/min的流量进气;

16.热水加热器:提供93±4℃热水,带有低液位报警器;

17.热水泵:在热水加热器和加热室间提供36L/min热水循环,流量可调节;

18.真空泵:能在10秒内使蒸汽室的真空达-0.08Mpa;高效率真空泵压力:-0.094±0.002Mpa

19.循环热水干燥温度:93±4

20.电源: 380V / 50Hz

21.所有按钮(除主电源开关)24VIP65防水。
